Разметка и сверление Перекладина ПМ

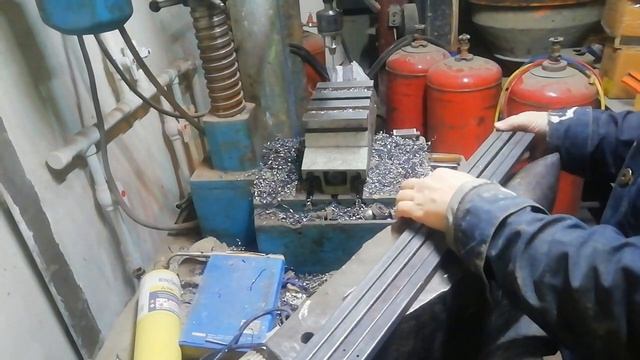

При выборе варианта ПМ (https://t.me/orenengin/21) https://youtu.be/SOGKk3QeAt4 было уже сказано о перекладине и способе ее разборки. Рассмотрим один из способов ее изготовления. Перекладина представляет собой профильную трубу 15х15мм с двумя отверстиями диаметром 3мм на расстоянии 10 и 15 см от концов, для крепления линейного светильника. Сначала для удобства рисуем разметочные линии на наковальне 10 см и 15 см. Далее керном намечаем отверстия и сверлим диаметром 3мм. Для варианта с пластиковыми заглушками с гайкой М6, этого достаточно. Среднее время на одну перекладину 35 сек. Время изготовление всех операций нам пригодиться при подсчете себестоимости и заработной платы) Немного предыстории о том какие варианты перекладин можно изготовить. Первоначальный вариант быль цельно сварной, далее был вариант с квадратными приваренными гайками по торцам. Следующим вариантом была обточенная гайка М8 забитая с торца в профиль и обжатая. В данном случае мы рассмотрим пластиковые заглушки с гайками М6. Единственным недостатком является малая прочность такого соединения. Из преимуществ, это скорость изготовления и эстетичность. Кроме этого пластиковые заглушки не царапают и не повреждают лакокрасочное покрытие стоек. Следующее видео https://youtu.be/lLWarSeQh8c #уроки #выбор #варианты #сверление #идея
